應用于動力電流監測，新能源汽車電流測量；
- 直流，交流和脈沖電流的測量；
- 最大適合線徑35mm；
- 便捷的安裝方式；
- 供電電壓 4.5V~10.5V；
- 極短的響應時間；
- 耐沖擊＞200g。
電流傳感器JCS35D基于霍爾原理，實現對線上電流的高精度測量。獨立的供電與測量系統完全隔離，直接輸出電壓信號與被測電流有較好的線性關系。默認量程1000A，其他量程可定制，最大2500A。JCS35D配有高性能耐磨線纜，線纜長度可以定制。另外，可以根據客戶需要，配好Dallas ID和接頭。
技術指標（在5V激勵電壓，25℃下測定）：
| 名稱 | 單位 | 值 |
| 測量范圍 | A | ±1000 |
| 過載能力 | A | ±1200 |
| 非線性度 | % | <0.5 |
| 遲滯 | % | <0.5 |
| 零漂 | mV/V | ＜5 |
| 響應時間 | us | ＜10 |
| 供電電壓 | VDC | 4.5~10.5 |
| 功耗電流 | mA | 20 |
| 耐瞬間沖擊 | g | 200 |
| 隔離電阻 | MΩ | >100 |
| 操作溫度 | ℃ | -30~85 |
| 儲存溫度 | ℃ | -40~90 |
| 外殼材料 | / | 鋁合金 |
| 重量（不含線） | grams | 300 |
| 尺寸 | mm | 70.5×74×35.2 |
默認不含接頭及Dallas ID。

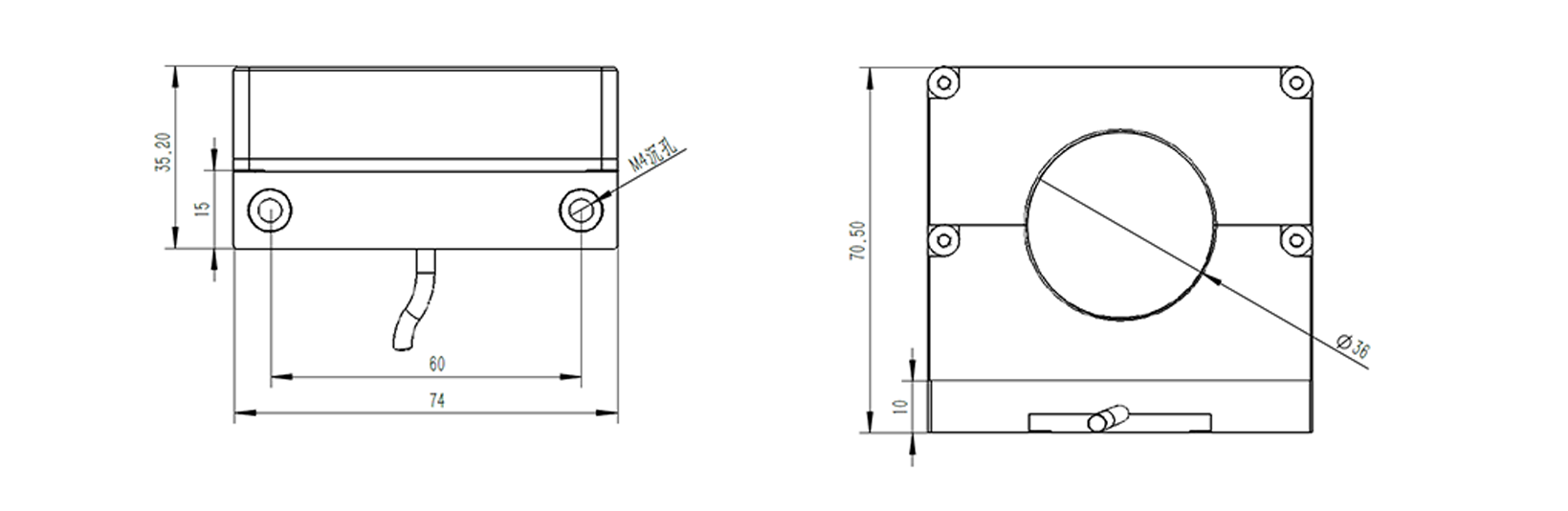

尺寸圖：
接線定義：
| 紅色 | 激勵正極 |
| 黑色 | 激勵負極 |
| 白色 | 信號負極 |
| 綠色 | 信號正極 |
| 屏蔽線 | 接頭外殼 |
 |
