模擬ACU，可用于安全帶等組件功能驗證；
-
1通道CAN報文輸出，支持CAN-HS和CAN-FD；
-
2通電PWM輸出，支持上電喚醒和頻率切換；
-
支持觸發條件：ARM, T0, IN_1, IN_2；
-
抗沖擊≥100g，內置鋰電池，可用于車輛碰撞試驗；
-
標準JBUS總線輸入輸出，支持菊花鏈連接。

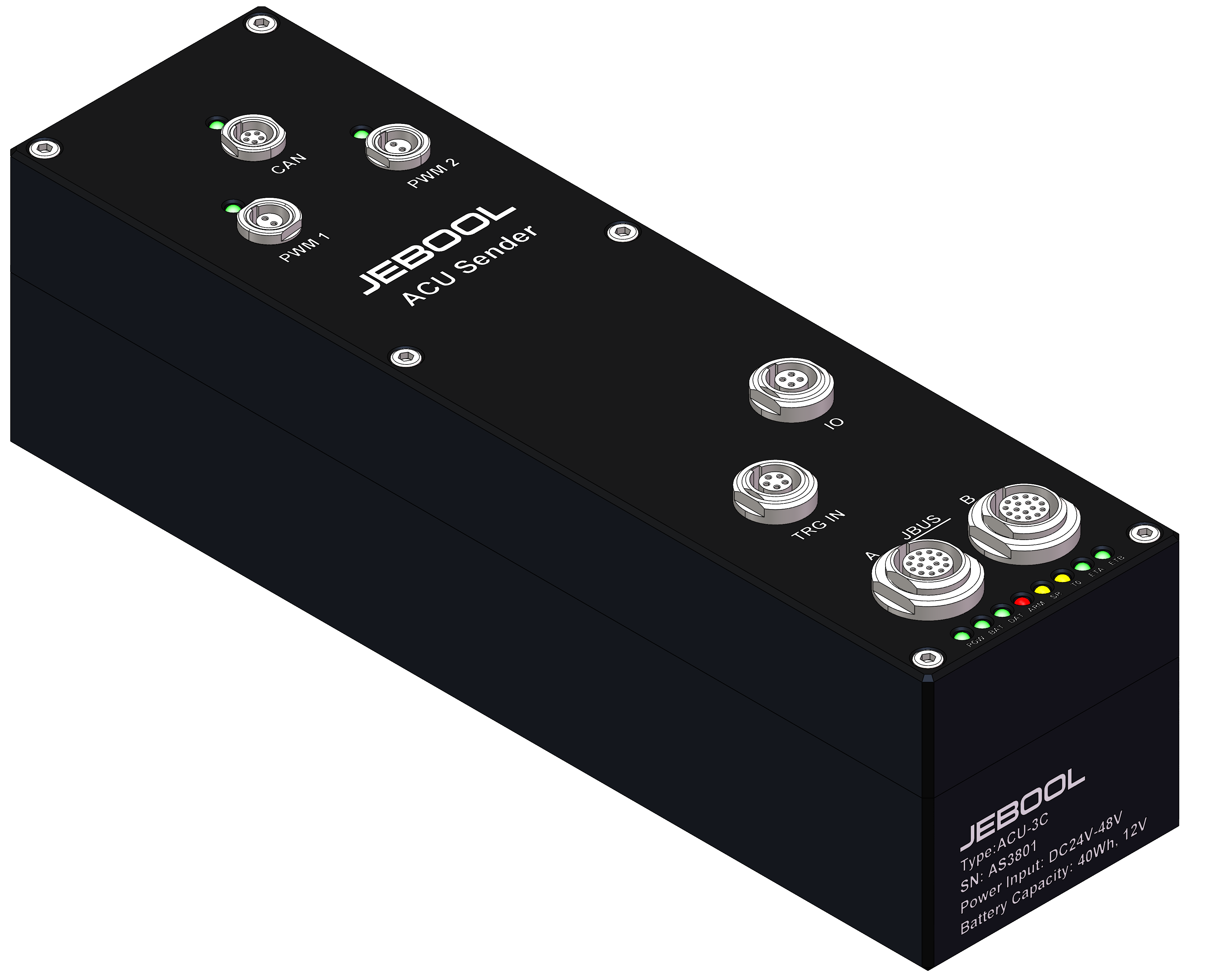

ACU發送器ACU-3C主要應用于臺車或整車碰撞試驗中，模擬ACU對基于CAN總線和PWM協議的部件（如安全帶總成）進行功能驗證，進而快速對車輛進行開發。CAN報文和PWM的發送，可基于ARM，T0，數字量輸入等標記，進行單次或循環報文發送。提供命令編輯軟件，試驗時可脫機自動執行。設備內置了鋰電池并具有UPS功能。并采用了JBUS總線結構，方便與其他設備連接和功能擴展。
技術指標（25℃下測定）：
|
名稱 |
單位 |
值 |
|
輸出通道 |
Channels |
1×CAN
2×PWM |
|
CAN最大波特率 |
kbps |
2000 |
|
PWM最大頻率 |
Hz |
4000 |
|
觸發輸入類型 |
T0，IN_1, IN_2 |
開關輸入 |
|
總線電壓 |
V |
24~55 |
|
總線通信 |
/ |
以太網 |
|
電池工作時間 |
h |
≥5 |
|
抗沖擊（XYZ） |
＞100g @6ms half sine |
|
外殼材料 |
/ |
鋁合金 |
|
重量 |
kg |
1.2 |
|
尺寸 |
mm |
230×64×70 |
|
工作溫度 |
℃ |
-20~60 |

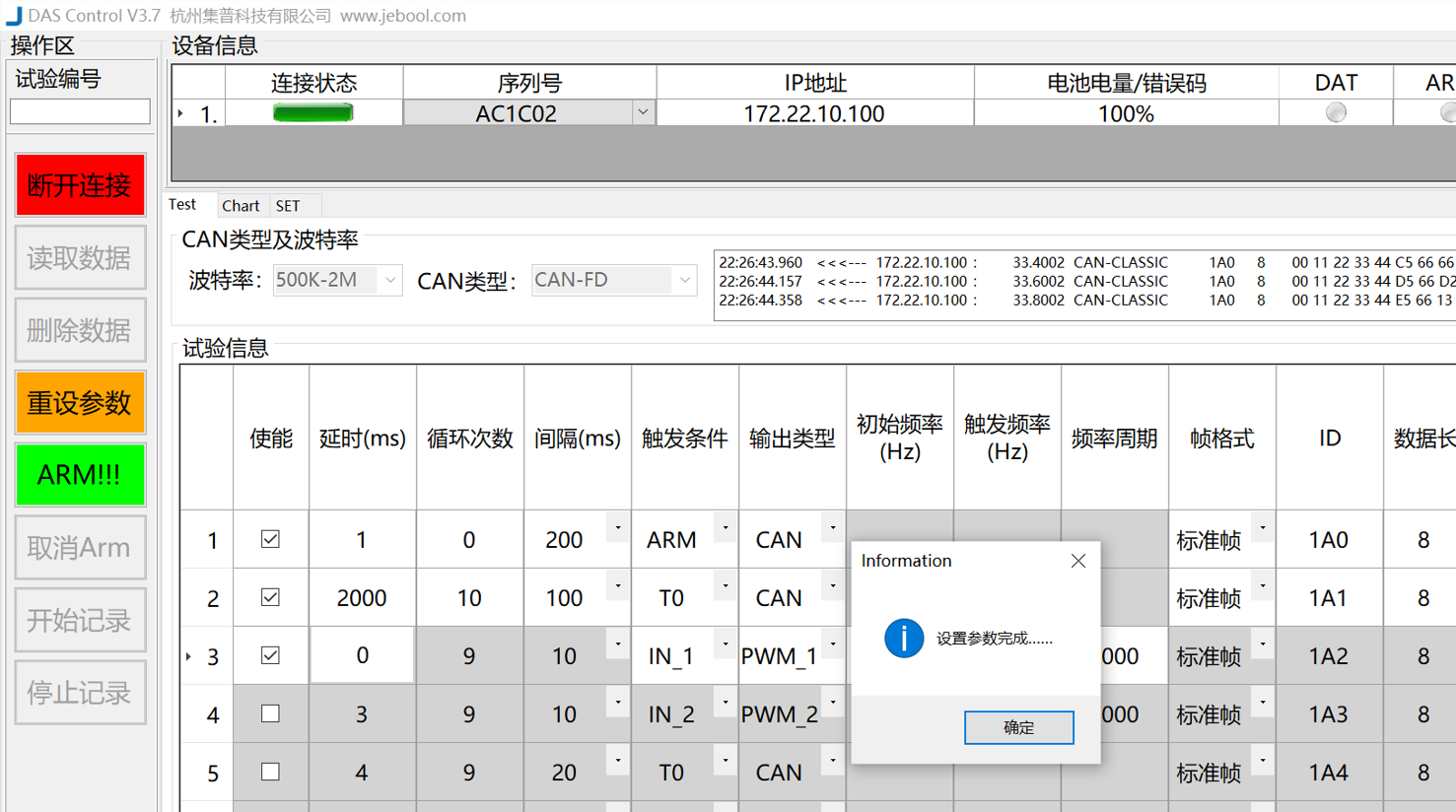

軟件參考界面：
接口定義：
CAN通道接口：ODU GK0L0C-P05Q：
|
Pin 2 |
5V-CAN |
|
Pin 3 |
GND-CAN |
|
Pin 4 |
CAN-H |
|
Pin 5 |
CAN-L |
觸發輸入口TRG IN：ODU GK1L0C-P05Q：
|
Pin 1 |
開關 T0+ |
|
Pin 2 |
開關 T0- |
|
Pin 3 |
開關SR+ |
|
Pin 4 |
開關 SR- |
JBUS總線接口 ：ODU GK2L0C-P16Q：
|
Pin 1，11，12 |
電源正極 |
|
Pin 2，3，13 |
電源負極 |
|
Pin 4, 5, 6, 14 |
以太網總線 |
|
Pin 7, 8 |
T0觸發 |
|
Pin 15, 16 |
SR觸發 |
|
Pin 9 |
觸發GND |
|
Pin 10 |
觸發終端 |
數字輸入IO： TRG IN：ODU GK1L0C-P04Q：
|
Pin 1 |
IN_1+ |
|
Pin 2 |
IN_1- |
|
Pin 3 |
IN_2+ |
|
Pin 4 |
IN_2- |
