用于行人保護試驗下腿型沖擊試驗；
- 滿足UN R127法規相關要求；
- 符合GB 24550標準；
- 包括皮膚、肌肉、大腿組件、膝部組件和小腿組件；
- 包括大小腿彎矩、膝部拉伸等信號。

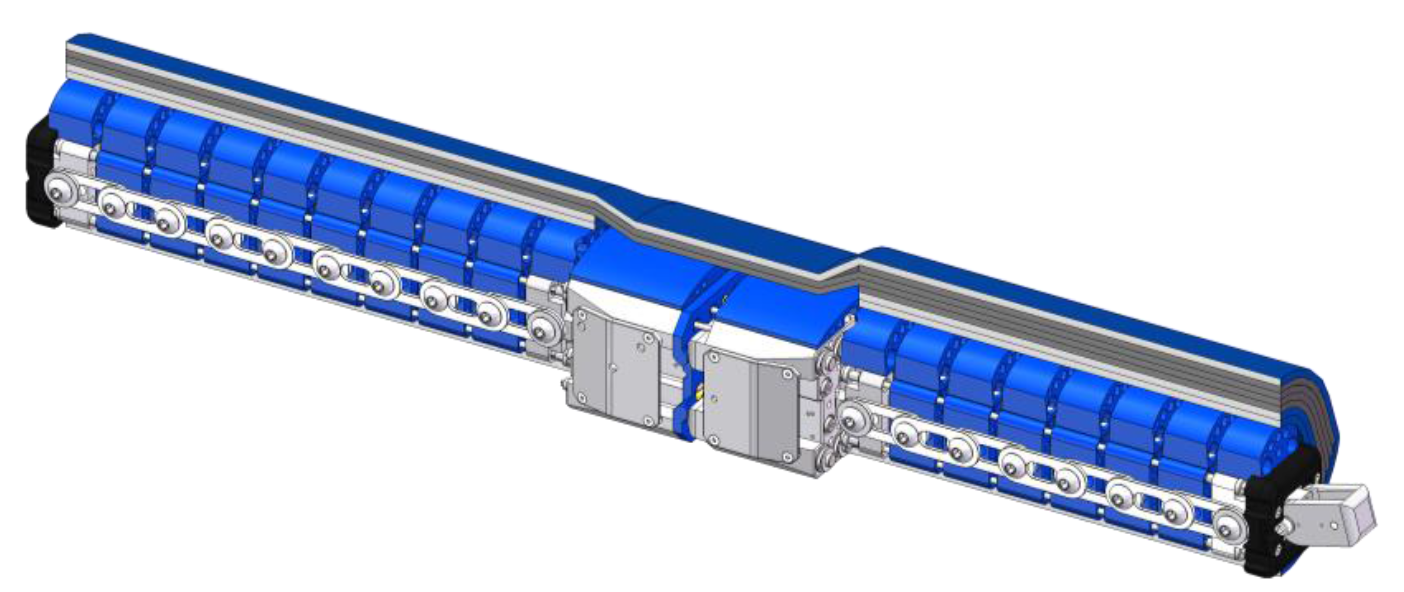

下腿型沖擊器Flex-PLI用于車輛對行人保護性能的開發和評價。主要包括大腿彎矩（上、中、下）、膝部韌帶拉伸（MCL, ACL, PCL, LCL）和小腿彎矩（上、中上、中下、下）的響應，并可通過相應的傳感器和數據采集單元對數據進行采集記錄。
技術指標(25℃)
| 名稱 | 單位 | 值 |
| 大腿重量（不含肌肉和皮膚） | kg | 2.46±0.12 |
| 小腿重量（不含肌肉和皮膚） | kg | 2.64±0.13 |
| 膝部重量（不含肌肉和皮膚） | kg | 4.28±0.21 |
| 腿型重量（不含肌肉和皮膚） | kg | 9.38±0.3 |
| 腿型總重量（含肌肉和皮膚） | kg | 13.2±0.4 |
| 大腿轉動慣量（無肌肉皮膚） | kg*m² | 0.0325±0.0016 |
| 小腿轉動慣量（無肌肉皮膚） | kg*m² | 0.0467±0.0023 |
| 膝部轉動慣量（無肌肉皮膚） | kg*m² | 0.018±0.0009 |

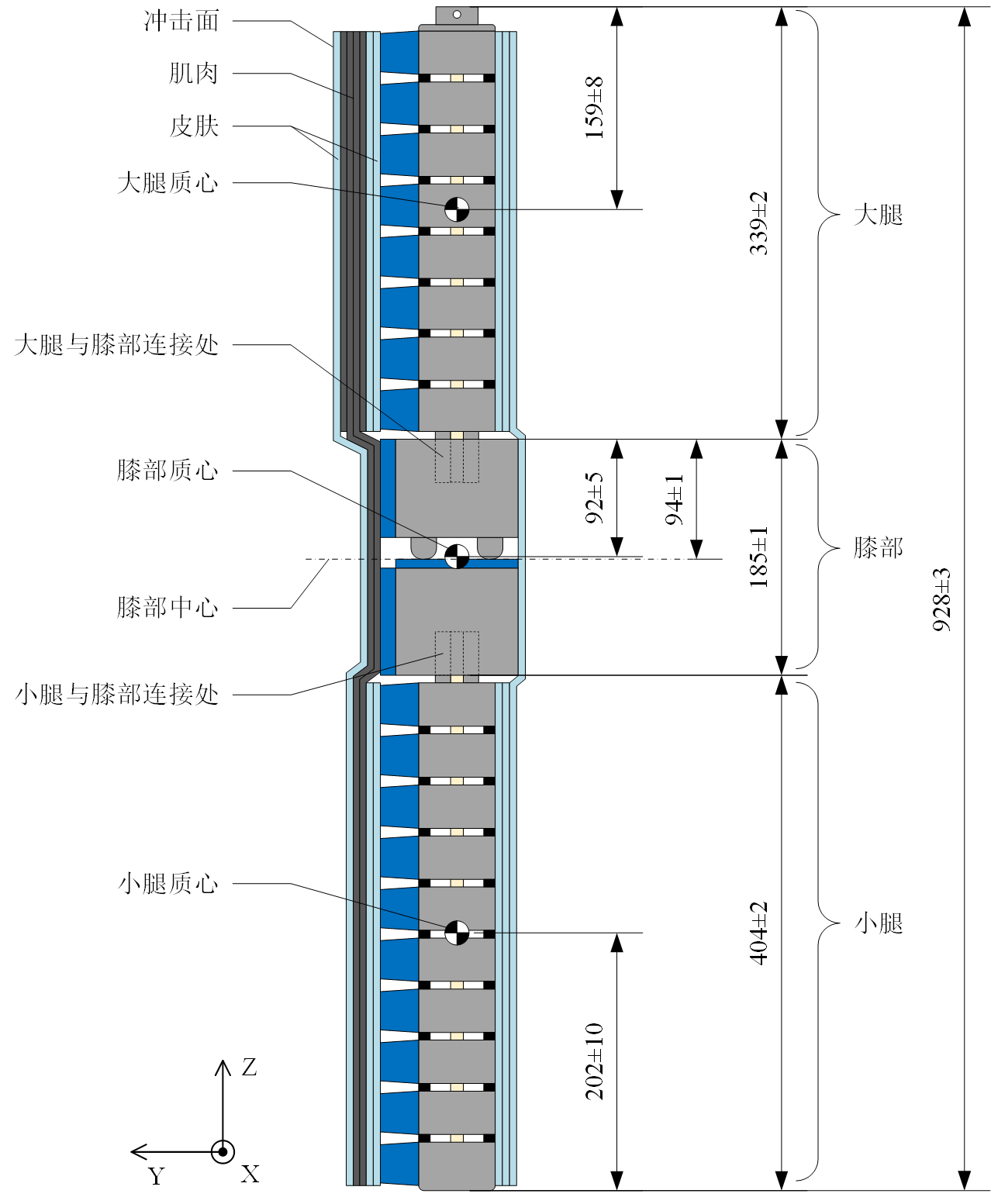

尺寸示意圖：

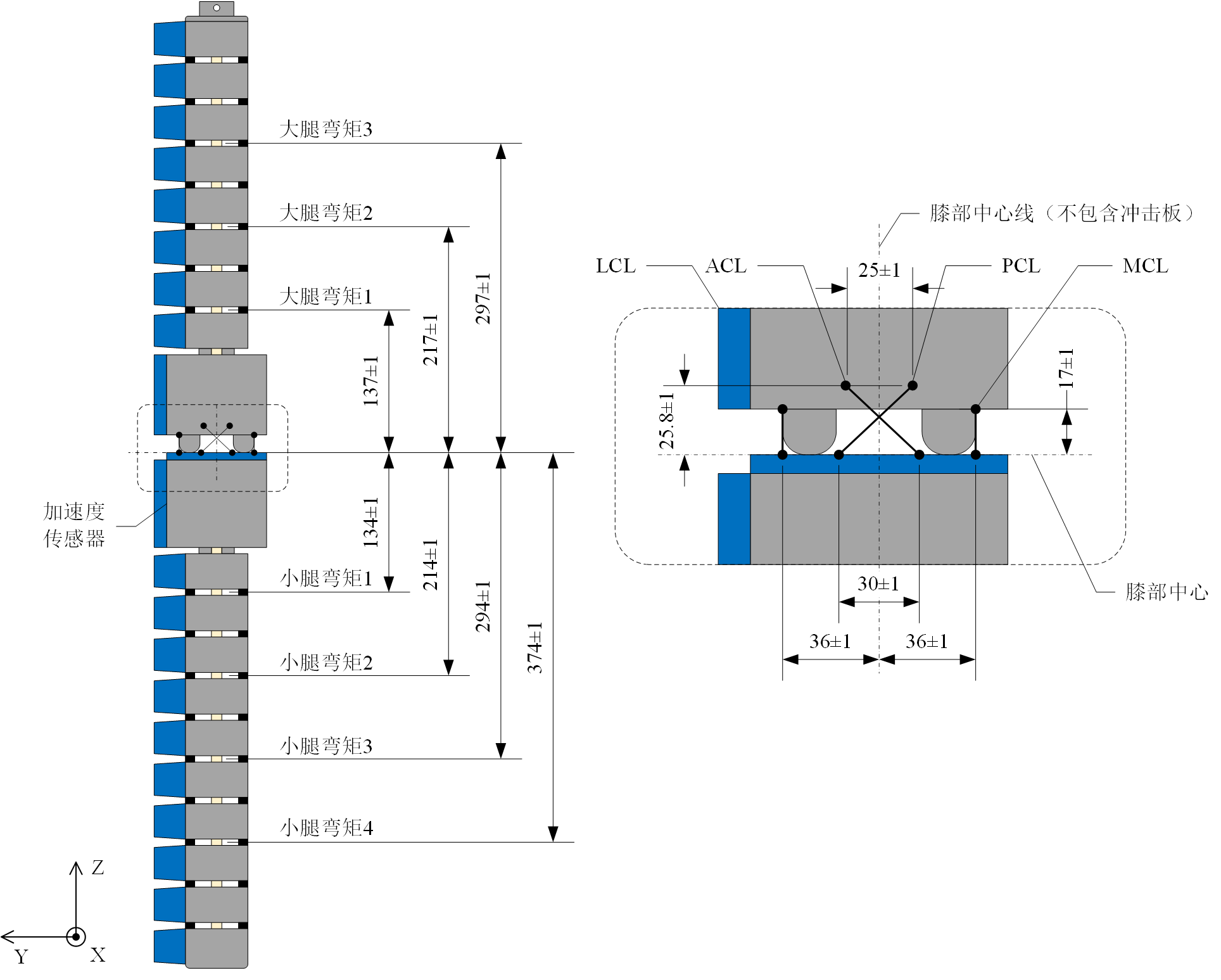

傳感器位置：

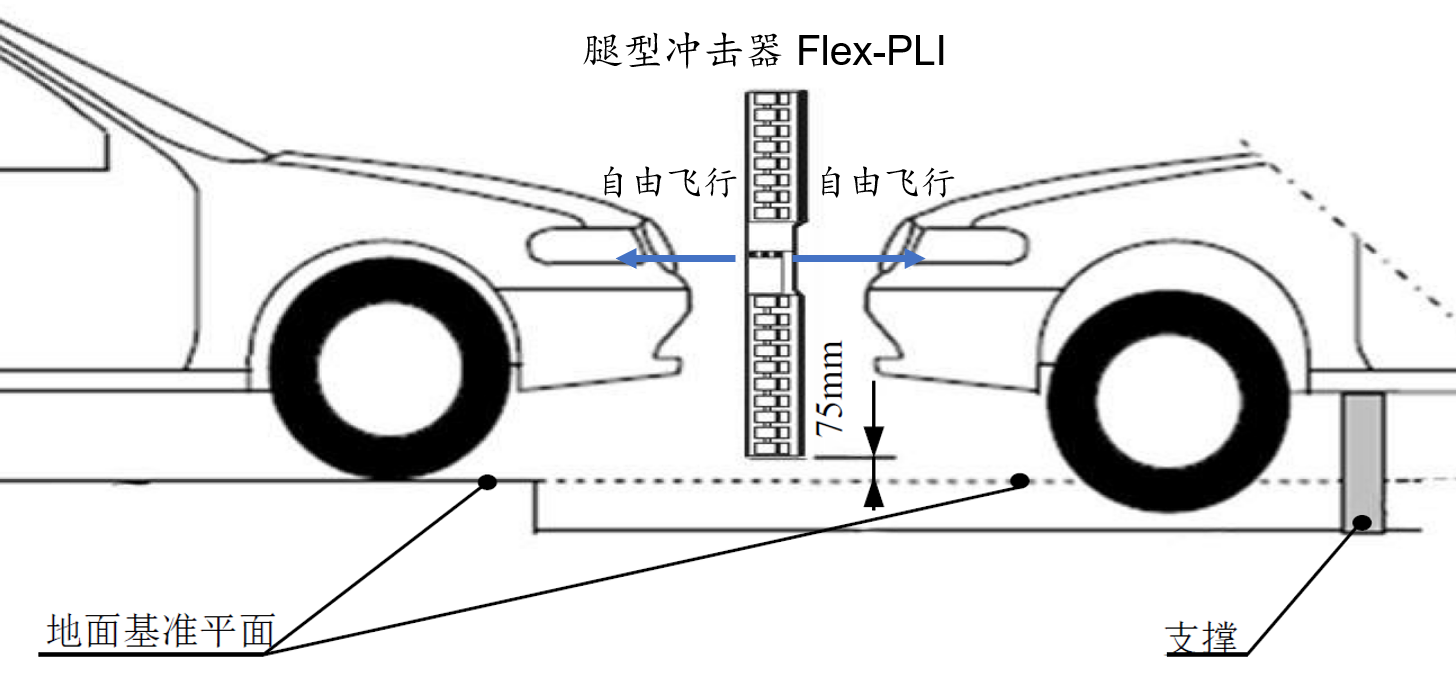

應用示意圖（正常行駛姿態的整車（左側）和安裝在支撐上的車身（右側）的下腿型對保險杠的試驗）：
Flex-PLI常用備件：
1. 大腿腿骨總成JEBOOL BASS-FF;
2. 小腿腿骨總線JEBOOL BASS-FT;
3. 膝部拉線位移傳感器JEBOOL DSS-35;
4. Flex-PLI肌肉和皮膚。
 |
