用于DDAS傳感器和假人標定，傳感器數字化改造等；
-
提供8路RS485總線接口，可連接96個測量通道；
-
20kHz數據同步采集；
-
內置Flash，數據記錄功能；
-
支持觸發輸入；
-
110VAC~250VAC供電；
-
以太網通信。

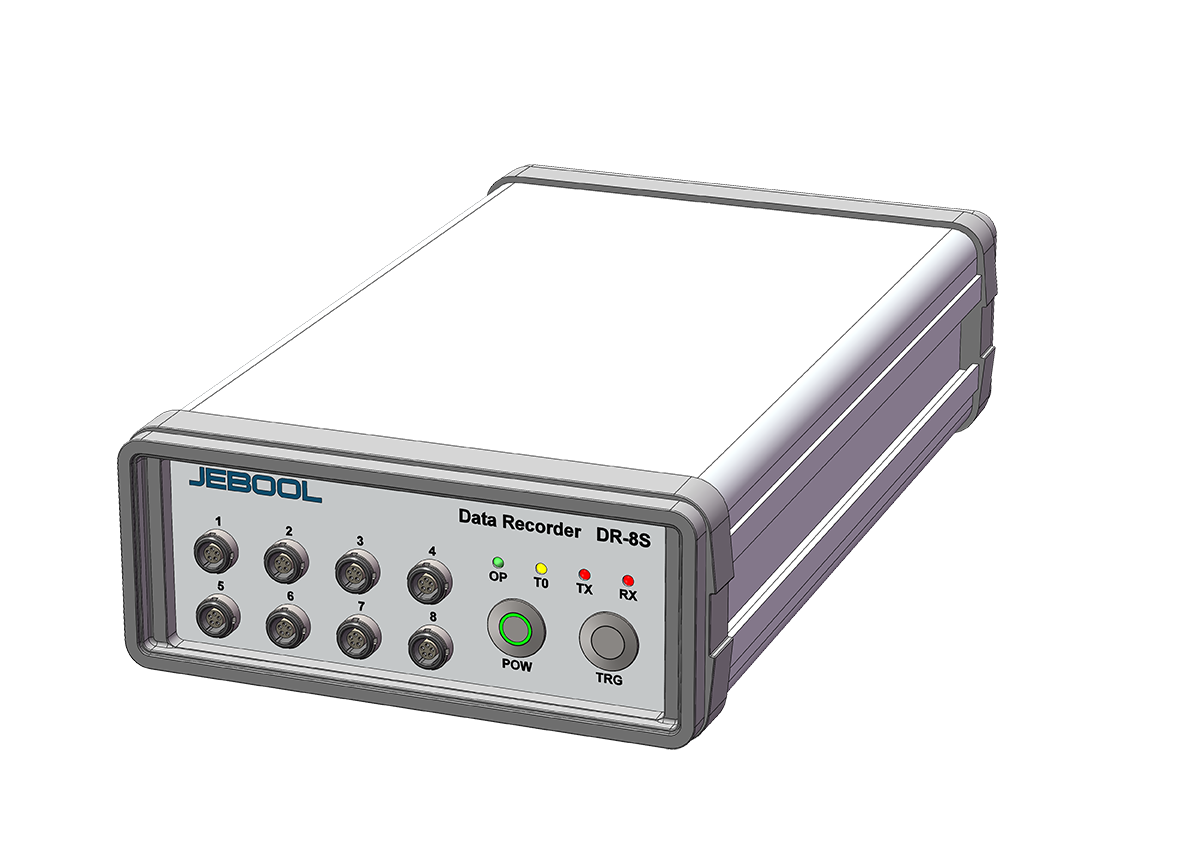

靜態數據采集器DR-8S是DDAS數據采集器非車載版本，適合日常對數字化傳感器和In-Dummy標定，TEDS信息讀寫，數據采集等。直接單相市電工作，標準RJ45網線接口，傳感器即插即用，可放工作桌面操作簡單。
技術指標(25℃)
|
Name |
Unit |
Value |
|
測量通道 |
Channels |
96 |
|
采集頻率 |
kHz |
20（默認） |
|
記錄時間 |
s |
＞270 |
|
存儲Flash |
GB |
1 |
|
觸發信號 |
Start Recording & T0 |
|
按鈕指示燈 |
開關/上電、觸發和通信指示燈 |
|
RS485通信 |
Mbit/s |
6 |
|
最大電流 |
mA |
500/port |
|
以太網通信 |
Mbit/s |
100 |
|
供電電壓 |
VAC |
110~250 |
|
最大功率 |
W |
45 |
|
重量 |
kg |
3 |
|
操作溫度 |
℃ |
-20~40 |
DDAS通道接口定義：
|
DDAS插座（Port 1~8） |
LEMO EGP.0F.305 |
|
傳感器端插頭 |
LEMO FGP.0F.305 |
|
Pin 1 |
電源正極，5.6V+ |
|
Pin 2 |
RS485+ |
|
Pin 3 |
電源負極，GND，接外殼 |
|
Pin 4 |
RS485- |
|
Pin 5 |
勿用 |
T0觸發接口定義：
|
T0觸發插座 |
DB-15F |
|
Pin 2 |
T0 RS485+ |
|
Pin 3 |
T0 Switch+ |
|
Pin 4 |
T0 GND, Switch Return. |
|
Pin 5 |
GND |
|
Pin 10 |
T0 RS485- |
|
其他 |
勿用 |

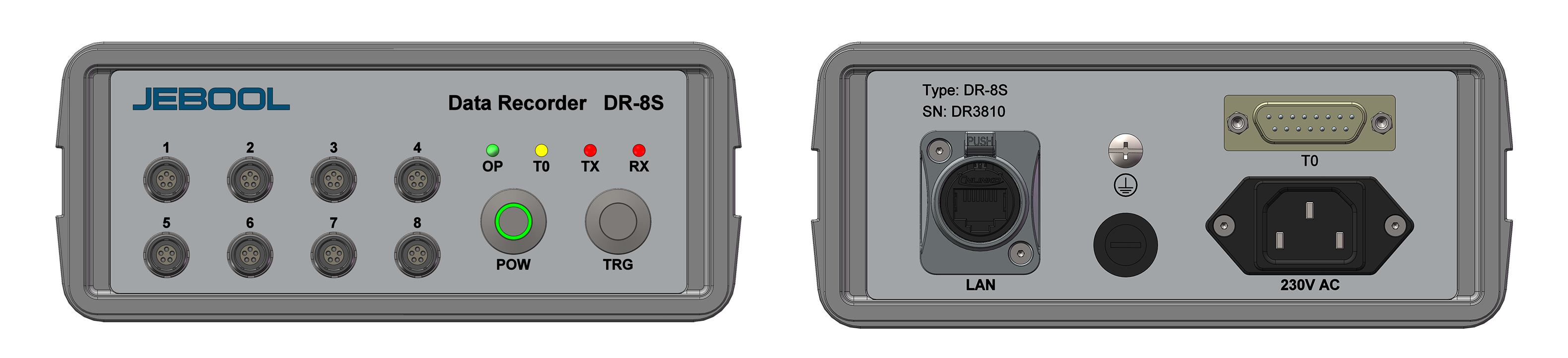

前后面板圖示：
