應用于氣囊，安全帶等發生器點爆試驗；
- 最大配置4路獨立點爆通道；
- 點爆電流1.00A~3.00A可調;
- 點爆脈沖寬度0.1ms~5.0ms可調;
- 點爆延時0.2ms~2000.0ms可設置；
- 氣囊電阻自動監測；
- 多通道數字IO和模擬量輸入通道，實現整個點爆試驗室控制。
氣囊靜態點爆器ATH-4S，主要應用于汽車安全氣囊、安全帶和發動機罩舉升器的點爆試驗。該點爆器配置有觸發輸入和多路觸發輸出，可用于高速相機、數據采集設備等觸發；配有多路IO，可用于燈光、抽風、門禁等邏輯控制；配有多路模擬量輸入，可同步采集點爆時壓力、加速度、力等傳感器信號。
Specification (25℃)
| Name | Unit | Value |
| 點爆通道 | Channels | 1~4 |
| 點爆電流 | A | 1.00~3.00 |
| 電流脈寬 | ms | 0.1~5.0 |
| 點爆延時 | ms | 0.2~2000.00 |
| 電流采集頻率 | kHz | 50 |
| 電壓采集頻率 | kHz | 50 |
| 觸發輸入類型 | T0 | 開關+TTL |
| 觸發輸出通道 | 默認為開關 | 6路 |
| 數字輸出 | 默認為開關 | 8路 |
| 數字輸入 | 默認為開關 | 8路 |
| 模擬量通道 | 傳感器輸入 |
8路； 最大50kHz |
| 電阻檢測 | Ω | 1.000~5.000 |
| 點爆電壓 | V | >18 |
| 總線通信 | / | 以太網 |
| 電源開關 | 自鎖式 | 按鈕帶燈 |
| 外部電源 | 帶保險 | 220VAC |

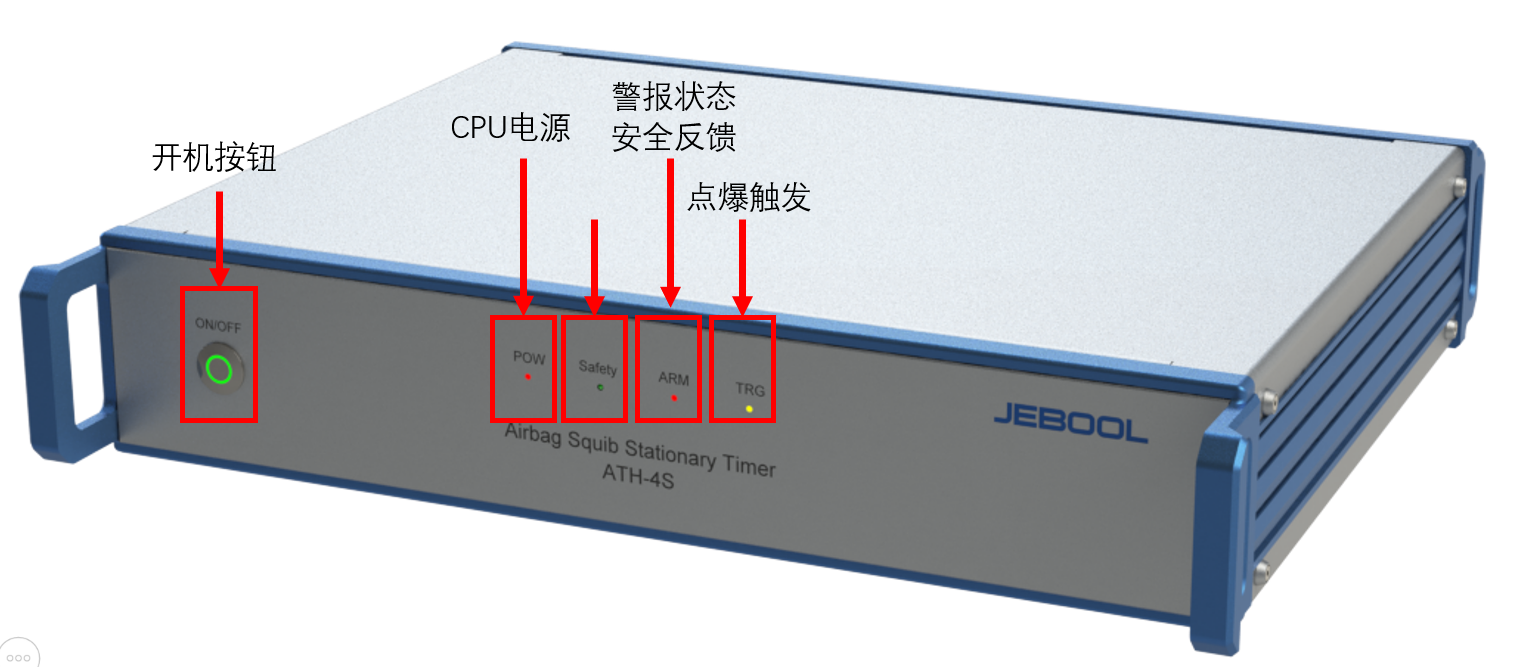

| 指示燈 | POW, SAFETY, ARM, T0 | |
其他線纜根據需求定制。

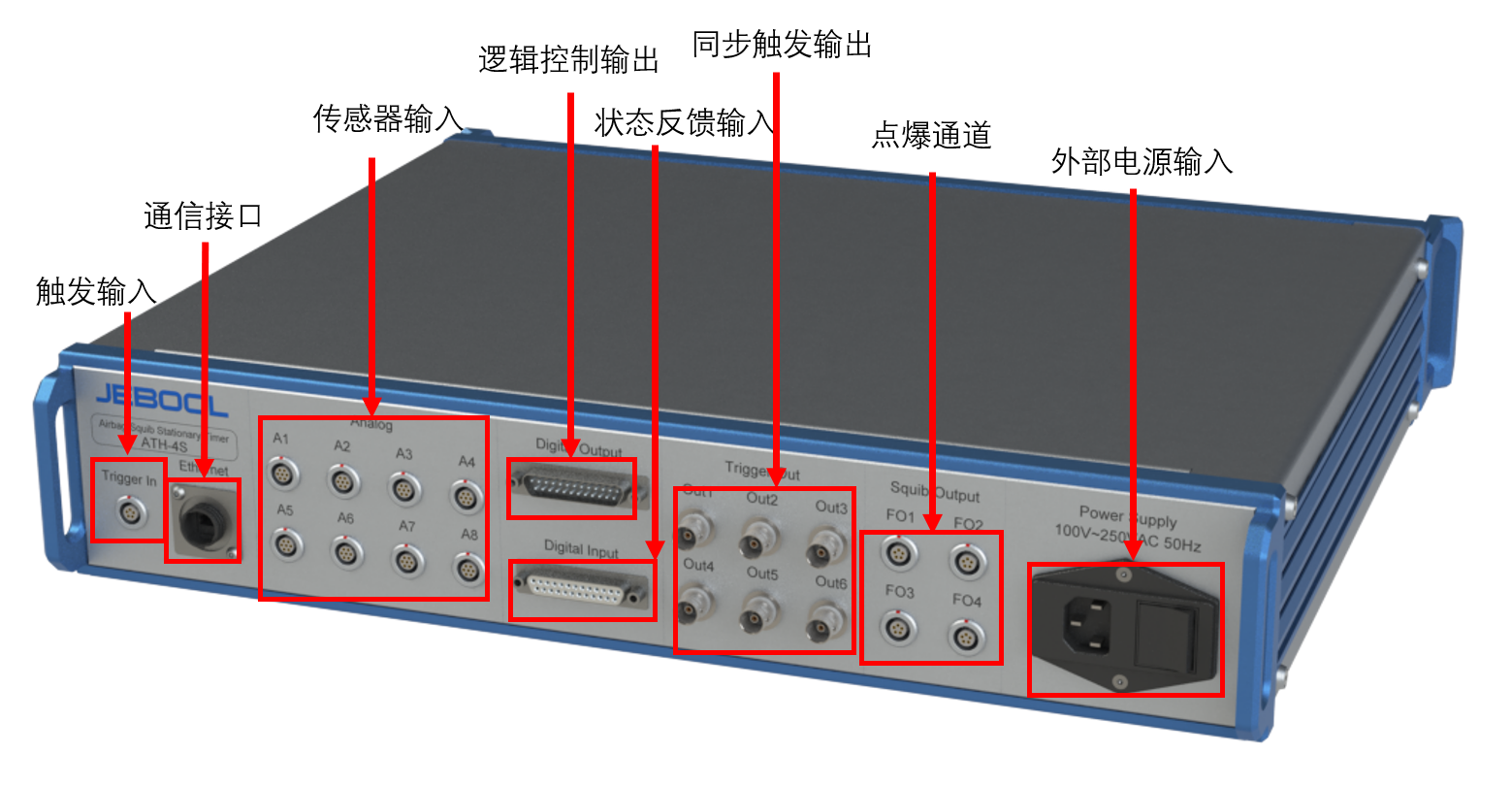

接口定義：
點爆輸出口OUT 1-4：LEMO EGG.1B.304
| Pin 1 | 點爆F(xiàn)ire+ |
| Pin 2 | 反饋Sense+ |
| Pin 3 | 點爆F(xiàn)ire- |
| Pin 4 | 反饋Sense- |
 |
氣囊靜態點爆器ATH-4S |
