標定范圍±10deg/s~±15000deg/s；
- 速率轉臺滿足GJB 1728A-2019技術要求；
- 參考JJF 1535-2015 微機電（MEMS）陀螺儀校準規范；
- 適用于任意角速度傳感器標定；
- 采用高精度編碼器作為角速度參考；
- 待標定角速度最大允許質量800g；
- 采用精密線性激勵電壓，最大30V；
- 采用6-1/2萬用表進行信號采集；
- 可選擇對輸入輸出電阻測量；
- 相對擴展不確定度（k=2）<0.5%。
角速度傳感器標定系統主要有速率轉臺和數據采集裝置構成，速率轉臺按照《GJB 1728A-2019 速率轉臺通用規范》標準進行設計，主要由機械臺和測控系統兩大部分組成。該標定系統具有位置、速率運動功能，為被測傳感器提供定位及速率基準。系統參考《JJF 1535-2015 微機電（MEMS）陀螺儀校準規范》實現大量程慣性部件的靜態測試和標定，其臺面尺寸Φ450mm，總高約500mm。系統采用軟件自動控制，標定報告自動生成，報告模板可按要求定制。
技術指標（溫度22℃±2℃，相對濕度30%~75%RH）：| 名稱 | 單位 | 值 |
| 標定范圍 | deg/s | ±10~15000 |
| 最大允許載荷 | grams | 800 |
| 標定指標 |
靈敏度，非線性度， 偏差，零漂，遲滯，滿量程輸出，功耗， 輸入輸出電阻等 |
|
| 最大激勵電壓 | V | 30 |
| 最大激勵電流 | mA | 2000 |
| 數據采集 | / | 6-1/2萬用表 |
| 最大允許信號 | V | >24 |
| 最大角加速度 | °/s^2 | 500 |
| 速率精度及平穩性 | % | ±0.01 |
| 平面度 | mm | ±0.02 |
| 端面跳動 | mm | ±0.02 |
| 位置分辨率 | ″ | ±0.36 |
| 操作溫度 | ℃ | 22±2 |
| 操作濕度 | %RH | 30~75 |
| 重量 | kg | ≈60 |
| 電源 | VAC | 100~250 |

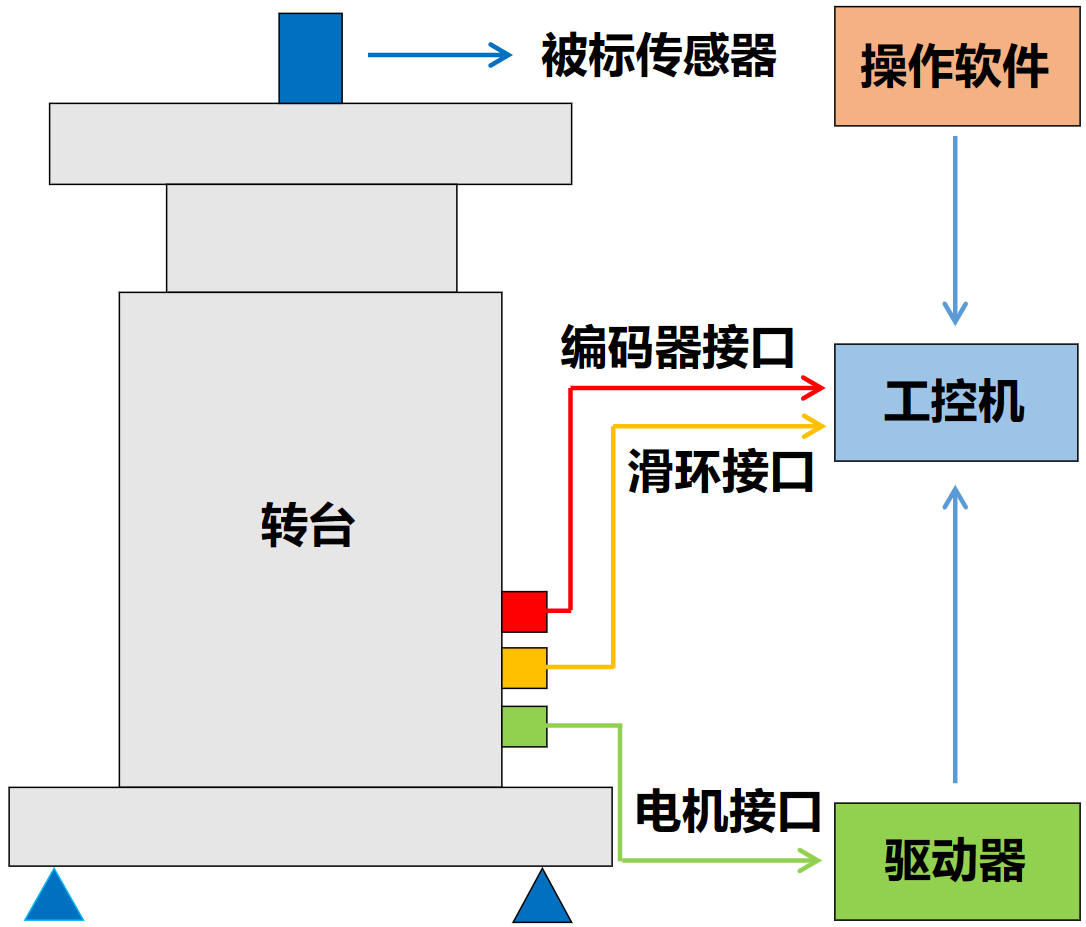

系統原理示意圖：
操作流程：
1. 安裝被標傳感器，并連接電源和信號，打開設備主電源（轉臺，激勵，萬用表）；
2. 通過軟件設置標定量程，激勵電壓，傳感器信息等參數，啟動激勵預熱；
3. 點擊軟件啟動按鈕，等待標定結束；
4. 標定自動完成并停止，點擊軟件生成標定報；
取下待標傳感器，關閉系統或
 |
角速度傳感器標定系統SCS-AV |
