采用沖擊比較法標定；
- 標定范圍：25g~2000g；
- 脈寬0.1ms~3ms;
- 滿足ISO16063-22技術要求；
- 支持壓阻式PR，IEPE，和其他電壓信號加速度傳感器標定；
- 可測量PR加速度類型零漂，橋臂電阻測量；
- 可測量IEPE加速度類型偏置電壓測量；
- 采用氣動沖擊原理，可進行連續沖擊；
- 系統中參考設備標定報告可溯源；
- 相對擴展不確定度（k=2）<1.8%。

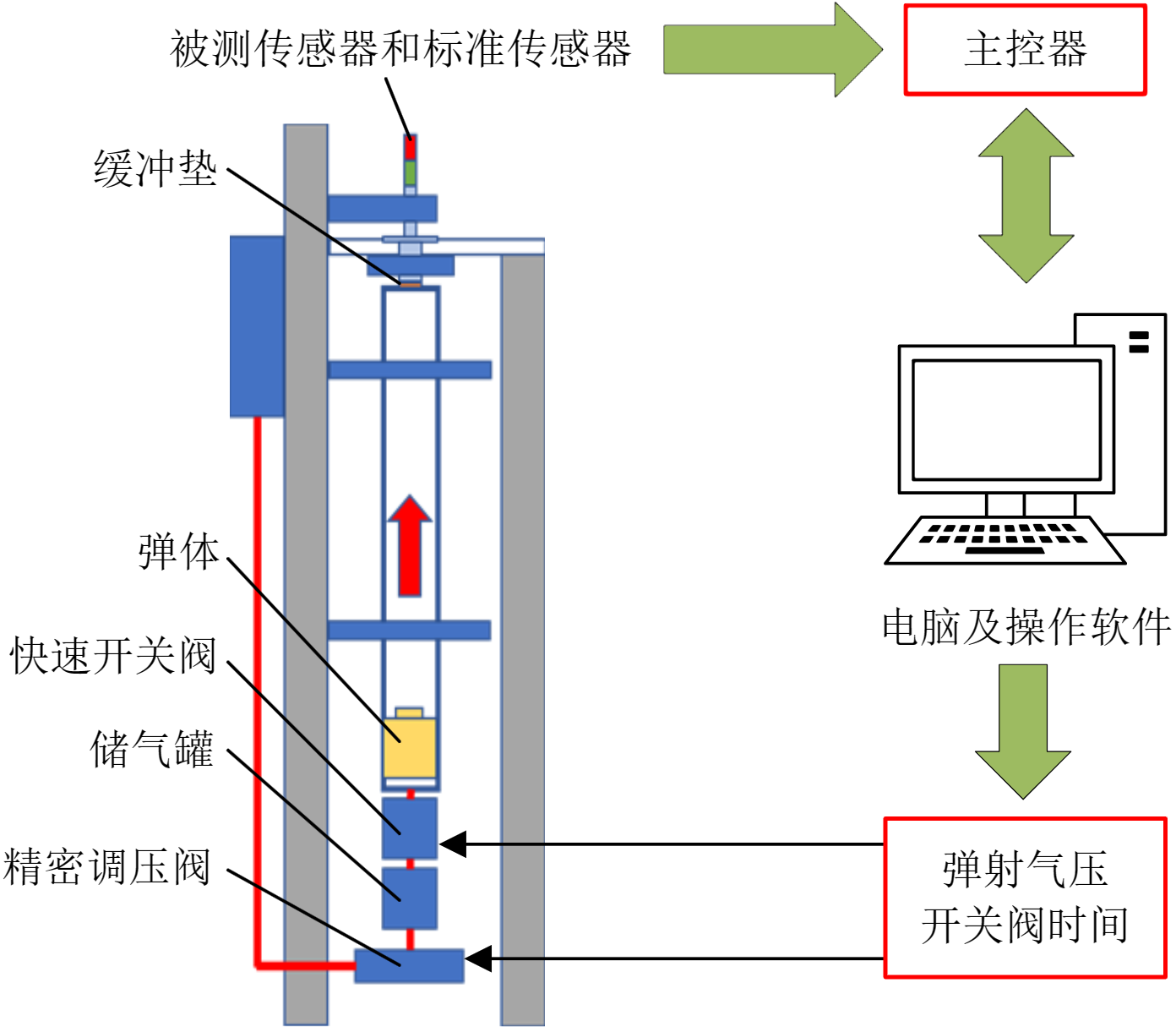

加速度傳感器沖擊標定系統SCS-ACS，采用活塞氣動沖擊原理產生物理加速度，并參考ISO16063-22 標準進行設計。在軟件自動控制下，通過控制沖擊壓力和氣閥開關，獲得25g~2000g的半正弦加速度峰值。 系統采用Endevco 2270作為參考標準加速度傳感器，其諧振頻率均大于 35kHz，并具有極低的溫漂 (<3%，-40℃~120℃)，及長期穩定性。系統采用軟件自動控制，標定報告自動生成，報告模板可按要求定制。
技術指標（溫度22℃±2℃，相對濕度30%~75%）：| 名稱 | 單位 | 值 |
| 標定加速度范圍 | g | 25~2000 |
| 脈沖時間 | ms | 3.0~0.1 |
| 最大加速度重量 | grams | >50 |
| 標定指標 |
靈敏度，非線性度 零漂，偏置電壓，功耗 輸入輸出電阻等 |
|
| PR通道激勵電壓 | V | 5或10 |
| PR通道信號范圍 | mV | ±1000 |
| IEPE式激勵電流 | mA | 4 |
| IEPE最大電壓 | V | 21 |
| IEPE信號范圍 | V | ±10 |
| DIR信號范圍 | V | ±10 |
| 提供輔助電源 | V | 24，±12 |
| 電源 | VAC | 100-250 |
| 氣源 | bar | ≥5 |
| 標準加速度傳感器 |
Endevco 2270 頻響（-3dB）2Hz~20kHz 靈敏度誤差≤0.1% per 1000g 橫向靈敏度誤差≤3% |
|
操作流程：
1. 安裝被標傳感器，并連接到對應類型通道；
2. 通過軟件設置標定量程，激勵電壓，傳感器信息等參數，啟動激勵預熱；
3. 點擊軟件啟動按鈕，等待標定結束；
4. 標定自動完成并停止，點擊軟件生成標定報；
5. 取下待標傳感器，關閉系統或安裝下一個。
 |
加速度傳感器沖擊標定系統SCS-ACS |
